Droga przebiegu i przebieg

Spis treści:

1. Droga przebiegu
2. Rodzaje przebiegów
3. Nastawianie przebiegu
4. Zapis zależności

1. Droga przebiegu

Ruch w obrębie poste­runków ruchu prowa­dzony jest po drogach przebiegu. Drogą przebiegu jest tor, po którym przejeżdża skład kole­jowy, wraz ze zwrotni­cami, wyko­lejni­cami i innymi urządze­niami, których właściwy stan zapewnia bezpie­czeństwo jazdy[2]. Droga przebiegu składa się z drogi jazdy uzupeł­nionej w razie potrzeby drogą ochronną i urządze­niami ochrony bocznej[4]. Dodat­kowo spoty­kane jest pojęcie drogi zbliżania, która jest odcinkiem toru bezpoś­rednio przed drogą jazdy, o długości do dwóch odstępów blokowych[1] (rys. 1).

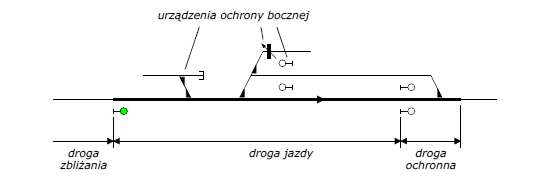

Rys. 1. Części drogi przebiegu

Droga jazdy jest częścią toru pomiędzy dwoma sygna­lizato­rami lub pomiędzy sygnaliza­torem a granicą poste­runku ruchu (dla jazd pocią­gowych w kierunku szlaku), wskaźnikiem W5 lub innym miejscem zakoń­czenia jazdy (dla jazd manew­rowych).

Droga ochronna jest odcinkiem toru za sygnaliza­torem na końcu drogi jazdy pokazu­jącym sygnał zabrania­jący jazdy, na który wjechał by skład kole­jowy w razie nieprzewi­dzianych trudności przy hamo­waniu i który w związku z tym musi być na to przygoto­wany. Droga ochronna może obej­mować zwrotnice, które w takim przypadku są uzależ­niane w przebiegu. Dopusz­czalny jest brak uzależ­nienia poło­żenia zwrotnicy w drodze ochronnej, jeżeli skład wjechał by na nią z ostrza. Długość drogi ochronnej wynosi 50 m dla wjazdów pociągów z prędkością nie większą niż 60 km/h lub 100 m dla wjazdów pociągów z prędkością ponad 60 km/h (do 2014 r. 40 km/h[5]).

Urzą­dzenia ochrony bocznej służą do zabezpie­czenia drogi jazdy pociągu przed naje­chaniem przez tabor z kierunku innych torów, łączących się lub przecina­jących drogę jazdy. Ochronę boczną mogą stanowić zwrotnice ochronne, wykolej­nice lub sygna­liza­tory zabrania­jące jazdy. Tory boczne oraz miejsca włączenia bocznic, po których prowa­dzony jest ruch manew­rowy, powinny być zabezpie­czone zwrotnicą ochronną lub wykolej­nicą. Urzą­dzenia ochrony bocznej stoso­wane być muszą także w miejscach połą­czenia bocznic szlakowych lub torów ładowni z torem szlakowym. Dla jazd manew­rowych droga ochronna i ochrona boczna stoso­wana jest w uza­sadnionych przypadkach[4].

2. Rodzaje przebiegów

Przebieg jest przygoto­waną drogą przebiegu wraz z reali­zacją wyma­ganych uza­leżnień[4]. Przebieg zdefi­niować można również jako zbiór uporządko­wanych stanów, w jakich powinny znajdować się urzą­dzenia danej drogi przebiegu[1].

Ze względu na rodzaj ruchu, wyróżnić można przebiegi[4]:

  • pociągowe,
  • manewrowe.

Ze względu na sposób uza­leżnienia, przebiegi dzielą się na:

  • niezorganizowane,
  • zorganizowane:
    • zamykane,
    • utwierdzane.

Przebiegi niezor­ganizo­wane stoso­wane są w zasadzie tylko dla jazd manew­rowych i spoty­kane są w starszych typach urządzeń. W przebiegu manew­rowym niezor­ganizo­wanym nie uza­leżnia się przejeż­dżanych zwrotnic i nie wyklucza się sprzecznych przebiegów manew­rowych[4]. Wyklu­czenie sprzecznych przebiegów pocią­gowych odbywa się z reguły poprzez uzależ­nienie tarczy manew­rowej lub zapo­rowej w tych przebiegach na zasadach podobnych jak przy uzależ­nianiu zwrotnic.

Zamknięcie przebiegu polega na uniemożli­wieniu zmiany stanu ele­mentów drogi przebiegu, gdy sygnali­zator na początku drogi przebiegu wskazuje sygnał zezwala­jący na jazdę. Zamknięcie może być uchy­lone po usta­wieniu na sygnaliza­torze sygnału zabra­niają­cego jazdy, ręcznie lub samo­czynnie przez tabor. Przebiegi zamy­kane powszechnie stoso­wane są dla jazd manew­rowych. Dopuszcza się stoso­wanie przebiegów pocią­gowych zamy­kanych w urzą­dzeniach mecha­nicznych kluczowych.

Utwier­dzenie przebiegu polega na uniemożli­wieniu zmiany stanu ele­mentów drogi przebiegu do czasu jego zwolnienia. Zwolnienie utwier­dzenia z reguły nastę­puje w sposób samo­czynny, po przeje­chaniu taboru za ostatnią zwrotnicę w drodze jazdy. Zwolnienie ręczne może odbywać się ze zwłoką czasową 90-120 s dla przebiegów pocią­gowych lub 10-15 s dla przebiegów manew­rowych, bądź bezzwłocznie, jako zwolnienie awa­ryjne, które musi być rejestro­wane.

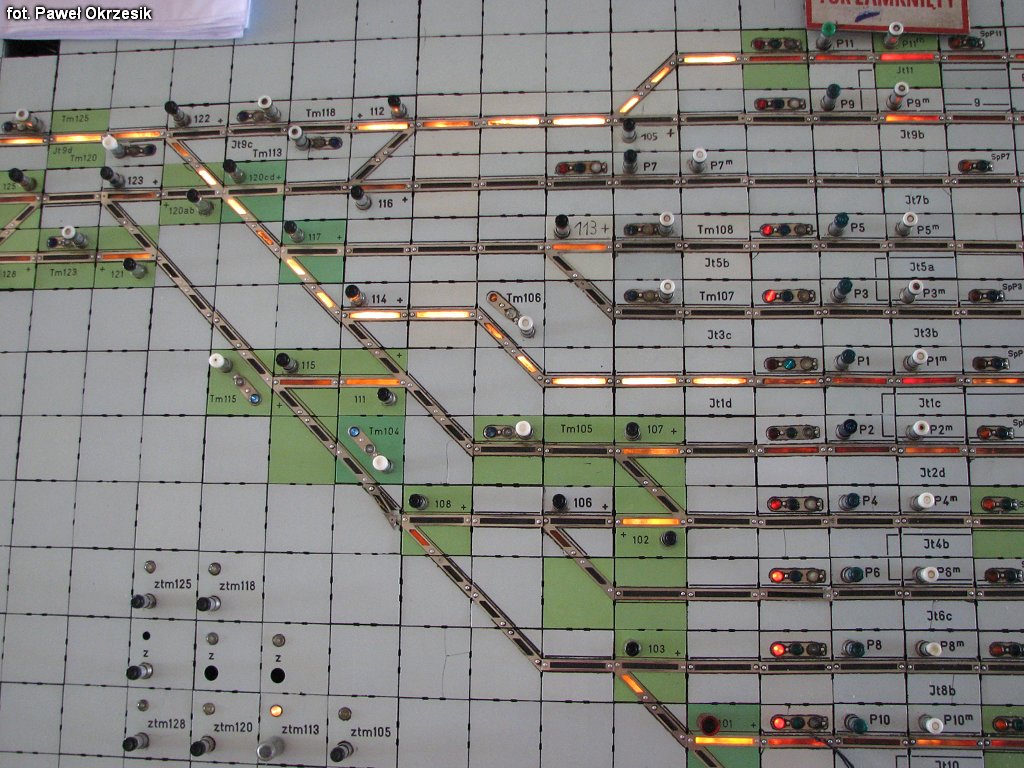

Fot. 1. Sygnalizacja utwierdzenia przebiegu na pulpicie kostkowym

W niektórych typach urządzeń zamknięcie jest wstępnym etapem utwier­dzenia. Utwier­dzenie zamknię­tego przebiegu pociągo­wego może nastę­pować samo­czynnie, pod wpływem zajęcia przez pociąg odcinka zbliżania, który powinien zaczynać się co najmniej w odleg­łości wyma­ganej widocz­ności przed sygnaliza­torem pełniącym funkcję tarczy ostrze­gawczej dla sema­fora na początku drogi jazdy[4]. Do czasu utwier­dzenia można uchylić zamknięcie przebiegu bez zwłoki czasowej.

Przebieg podzie­lony może być na sekcje, które utwier­dzane są jedno­cześnie, a zwalniane kolejno wraz z opusz­czaniem ich przez tabor, co umoż­liwia szybsze nasta­wianie przebiegów sprzecznych. W nowszych urzą­dzeniach w zasadzie każdy odcinek izolo­wany stanowi odrębną sekcję. Droga ochronna może być zwalniana równo­cześnie z drogą jazdy lub ze zwłoką czasową.

Jeżeli drogi jazdy pomiędzy dwoma punktami prowadzić mogą przez różne punkty pośrednie, jeden z przebiegów nazy­wany jest przebiegiem zasad­niczym, a pozos­tałe przebie­gami warianto­wymi. W niektórych przypadkach stoso­wane są również warian­towe drogi ochronne, o zmniejszonej długości (przy ograni­czeniu prędkości wjazdu) lub prowa­dzące w różnych kierunkach (rys. 2).

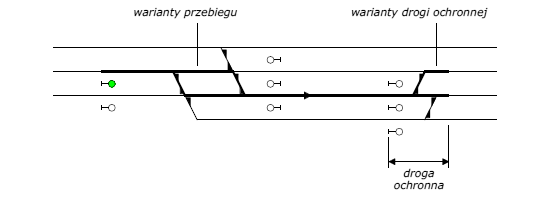

Rys. 2. Przebiegi wariantowe

Przebiegi, które nie mogą odbywać się jedno­cześnie, są przebie­gami sprzecznymi. Przebiegi sprzeczne wymaga­jące odmien­nego poło­żenia zwrotnic lub wyko­lejnic wyklu­czają się samo­istnie, pozos­tałe wyma­gają wyklu­czenia specjal­nego. Do przebiegów sprzecznych należą przebiegi (rys. 3):

  • których drogi jazdy pokry­wają się na pewnej długości,
  • których drogi jazdy krzyżują się,
  • wymaga­jące odmien­nego poło­żenia zwrotnic lub wyko­lejnic,
  • dla których droga ochronna pokrywa się lub krzyżuje się z drogą jazdy, z wyjątkiem sytu­acji, gdy jeden przebieg jest przedłu­żeniem drugiego i są to przebiegi bez zatrzy­mania,
  • manew­rowy oraz pocią­gowy, gdy manew­rowy zaczyna się od sema­fora na którym kończy się przebieg pocią­gowy,
  • manew­rowe z przeciwnych kierunków na odcinek między rozjaz­dami jednej głowicy,
  • które nie mogą odbywać się jedno­cześnie z innego powodu, ze względów bezpie­czeństwa lub organi­zacji ruchu.

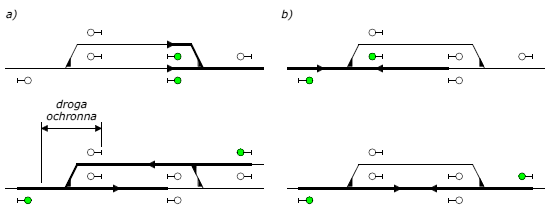

Rys. 3. Przebiegi sprzeczne: a) wyklucza­jące się przez poło­żenia zwrotnic, b) wymaga­jące wyklu­czenia specjal­nego

Przebiegi, których drogi ochronne pokry­wają się, nie są sprzeczne (rys. 4. a). Jeżeli dwa przebiegi wyklucza­łyby się przez odmienne poło­żenie zwrotnicy, która w obu przebiegach pełni rolę ochrony bocznej, dopuszcza się uzależ­nienie tej zwrotnicy tylko w jednym z przebiegów. Dla drugiego przebiegu zwrotnica taka, nazy­wana zwrotnicą warun­kową, powinna być warun­kowo przesta­wiana do poło­żenia ochron­nego, o ile nie jest nasta­wiony pierwszy przebieg (rys. 4. b). Potrzeba przesta­wienia zwrotnicy warun­kowej w poło­żenie ochronne powinna być sygna­lizo­wana[4].

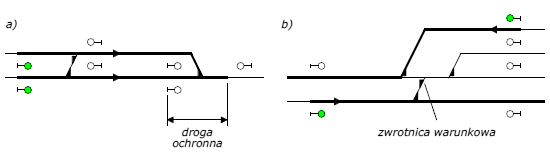

Rys. 4. Przebiegi, które nie są sprzeczne: a) z pokry­wają­cymi się drogami ochron­nymi, b) ze zwrotnicą warun­kową

Pojęcie przebiegu bez zatrzy­mania uży­wane jest w sytu­acji, gdy nastę­pują kolejno po sobie co najmniej dwa przebiegi dla jazdy pociągu bez zatrzy­mania w obrębie poste­runku ruchu. Przebiegi bez zatrzy­mania mogą odbywać się po wyzna­czonych torach stacyjnych (najczęściej głównych zasad­niczych), dla pozos­tałych torów przebiegi wjazdowe i wyjaz­dowe są przebie­gami sprzecznymi.

Z przebiegiem związane są ponadto następu­jące pojęcia[2]:

  • sygna­łowe miejsce końca pociągu - miejsce, po minięciu którego przez pociąg należy nastawić sygnał "Stój" na sema­forze, przy czym miejsce to wyzna­czane jest tak, aby obsługu­jący semafor mógł stwierdzić obecność sygnałów końca pociągu,
  • przebie­gowe miejsce końca pociągu - miejsce, po minięciu którego przez pociąg jazda pociągu nie jest zagro­żona przez przesta­wienie zwrotnic, wyzna­czane za wszystkimi zwrotni­cami, skrzyżowa­niami i urządze­niami oddziały­wania w drodze przebiegu.

Sygna­łowe i przebie­gowe miejsce końca pociągu okreś­lane jest w regula­minie technicznym.

3. Nastawianie przebiegu

Przez nasta­wienie przebiegu rozumie się usta­wienie ele­mentów drogi przebiegu w wyma­gany stan. Nasta­wienie przebiegu pociągo­wego obej­muje[4]:

  • sprawdzenie, czy nie są nasta­wione przebiegi sprzeczne, oraz czy droga przebiegu jest wolna od taboru,
  • sprawdzenie, czy we właściwym stanie znajdują się blokady stacyjne i liniowe uzależ­nione w przebiegu,
  • nasta­wienie zwrotnic w wyma­gane poło­żenia,
  • zamknięcie/utwierdzenie przebiegu z wyklu­czeniem przebiegów sprzecznych,
  • podanie sygnału zezwalają­cego.

Przy nasta­wieniu przebiegu manewro­wego kontrola niezaję­tości przejeż­dżanych torów i rozjazdów stoso­wana jest opcjo­nalnie, przy czym z reguły nie kontro­luje się niezaję­tości toru, na który nasta­wiany jest przebieg.

Nasta­wienie przebiegu może odbywać się indywidu­alnie lub przebie­gowo. Przy nasta­wianiu indywidu­alnym poszcze­gólne zwrotnice i wykolej­nice w drodze przebiegu muszą zostać usta­wione indywidu­alnie. Przy nasta­wianiu przebie­gowym najczęściej wybiera się punkt począt­kowy i końcowy przebiegu, a zwrotnice i wykolej­nice usta­wiane są w wyma­gane poło­żenia samo­czynnie, ponadto urucha­miane mogą być niektóre funkcje blokady liniowej i stacyjnej, np. włączenie blokady lub żądanie zgody.

Zamknięcie/utwierdzenie przebiegu oraz wyklu­czenie przebiegów sprzecznych może odbywać się w sposób mecha­niczny (unierucho­mienie dźwigni), elek­tryczny (przerwanie obwodów steru­jących) lub progra­mowy, zależnie od rodzaju zastoso­wanych urządzeń stacyjnych. Wybrane warunki wyma­gane do podania sygnału zezwa­lają­cego kontrolo­wane są w sposób ciągły i w razie braku ich spełnienia sygnał jest wyga­szany.

4. Zapis zależności

Przygoto­wanie drogi przebiegu dokony­wane jest według tablicy zależ­ności lub innej formy zapisu zależ­ności, w której wyka­zane są wszystkie przebiegi przewi­dziane dla danego poste­runku ruchu[2]. Zapis zależ­ności jest również istotną częścią projektu wykonaw­czego urządzeń srk. Zapis zależ­ności może być przedsta­wiony w postaci[4]:

  • tablicy zależ­ności,
  • kart przebiegów,
  • tablic przebiegów.

Tablica zależ­ności jest podsta­wowym sposobem zapisu zależ­ności dla urządzeń mecha­nicznych oraz elek­tromecha­nicznych i stoso­wana może być również dla urządzeń przekaźni­kowych i kompute­rowych. W wierszach tablicy zależ­ności poda­wane są kolejno wszystkie przebiegi oraz sekcje przebiegów. W nagłówkach kolumn umiesz­czane są grupy urządzeń, takich jak zwrotnice, wykolej­nice, rygle, odcinki izolo­wane, wyklu­czane przebiegi, urzą­dzenia blokad liniowych i stacyjnych itp. Część tablicy pod nagłówkiem nazy­wana jest tabelą zamknięć i zawiera ozna­czenia określa­jące wyma­gane poło­żenia oraz uzależ­nienia poszcze­gólnych urządzeń w przebiegach. Znak "+" oznacza wyma­gane poło­żenie (stan) zasad­nicze, znak "-" - przeciwne do zasadni­czego. Znak zakresko­wany oznacza wyklu­czenie specjalne przebiegu. Przy ozna­czeniach umiesz­czone mogą być liczby określa­jące kolejność obsługi urządzeń przy nasta­wianiu przebiegu. Na rys. 5 przedsta­wiono przykła­dowy okręg nastawczy, a na rys. 6 tablicę zależ­ności dla tego okręgu.

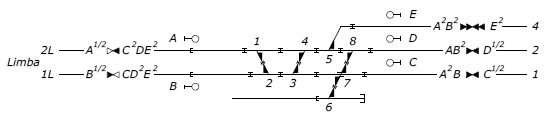

Rys. 5. Schemat okręgu nastaw­czego do rys. 6-9.

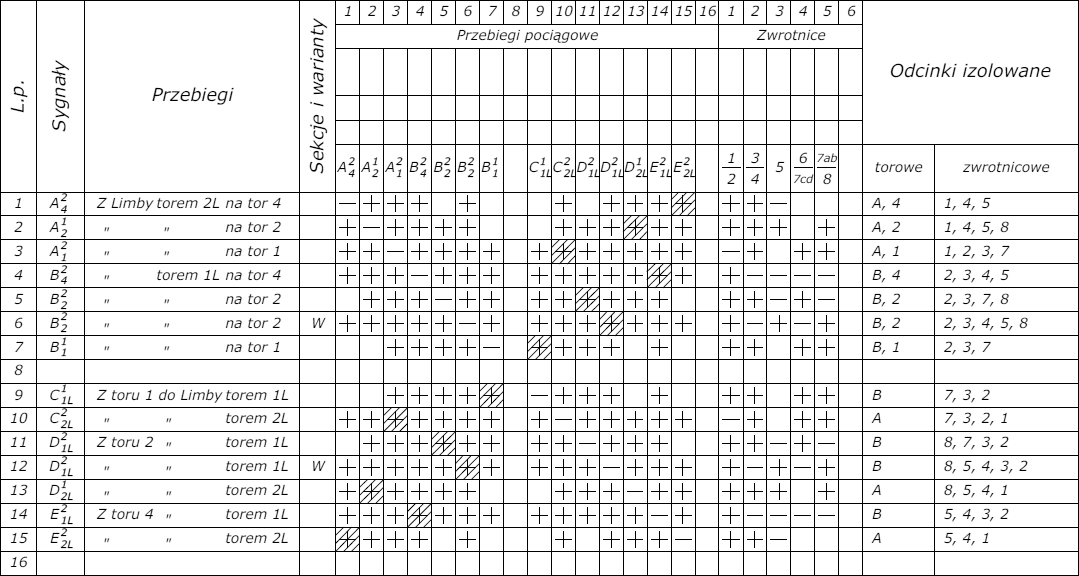

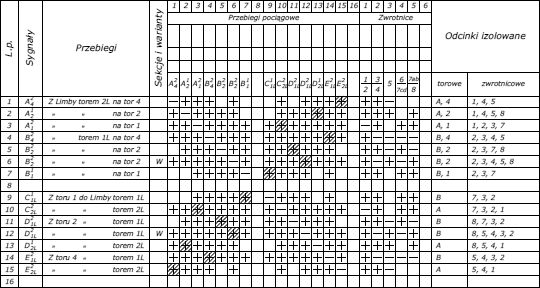

Rys. 6. Przykład tablicy zależności

Dla urządzeń przekaźni­kowych i kompute­rowych alterna­tywnie do tablic zależ­ności stoso­wane mogą być karty przebiegów lub tablice przebiegów. W takiej formie zapisu zależ­ności przebiegi nie są opisy­wane w jednej dużej tablicy, ale oddzielnie, z uwzględ­nieniem jedynie zwrotnic i urządzeń uza­leżnianych w danym przebiegu. Zapis taki zajmuje zatem mniej miejsca i jest wygod­niejszy w użyciu dla perso­nelu ruchu.

W przypadku kart przebiegów każdy przebieg, wraz ze związa­nymi z nim zależnoś­ciami, zapi­sany jest na osobnej karcie. Dla okreś­lenia wyma­ganych położeń zwrotnic uży­wane są litery "L" oraz "P", oznacza­jące odpo­wiednio poło­żenie dla jazdy w lewo i w prawo, patrząc od strony ostrza iglic. Zapis taki jest jednoz­naczny i zapo­biega pomyłkom przy przesta­wianiu zwrotnic w terenie w sytu­acjach awa­ryjnych[3]. Przykład karty przebiegu przedsta­wiono na rys. 7.

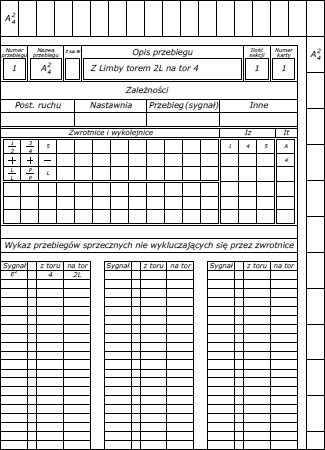

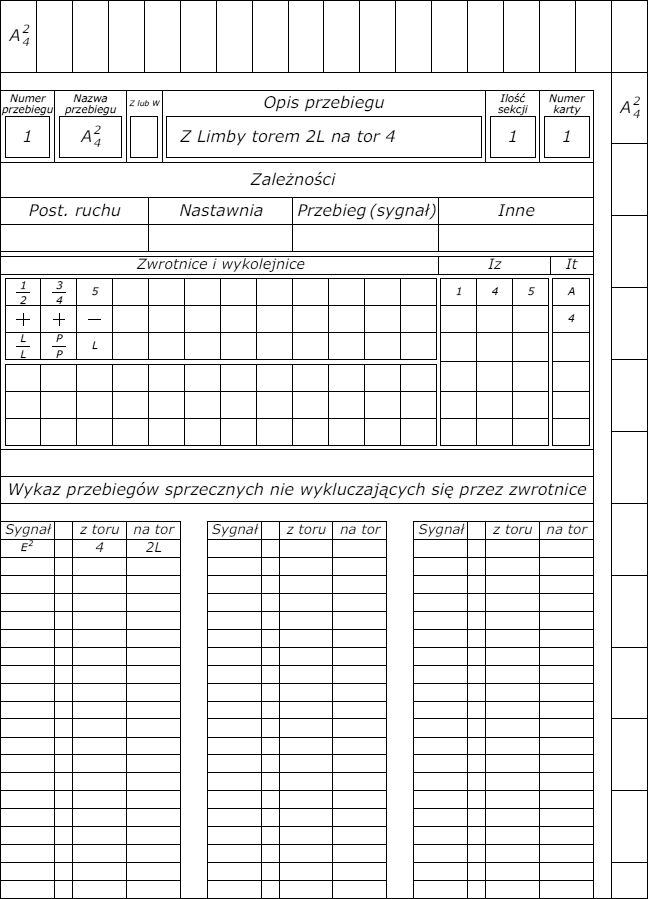

Rys. 7. Przykład karty przebiegu
Rubryka post. ruchu - zależ­ności od blokady liniowej, nastawnia - zależ­ności od blokady stacyjnej, przebieg (sygnał) - zależ­ności związane z kolej­nością nasta­wiania przebiegów lub sygnałów

Tablice przebiegów składają się z[4]:

  • tabel przebiegów pocią­gowych,
  • tabel przebiegów manew­rowych,
  • tabel zwrotnic ochronnych i dodat­kowo usta­wianych.

W tablicach przebiegów nie uwzględnia się położeń wszystkich zwrotnic w drodze jazdy, które wyni­kają z logiki systemu zależnościo­wego, a jedynie poło­żenia zwrotnic kierun­kowych, wyznacza­jących warianty przebiegów[6]. Zwrotnice i wykolej­nice ochronne nie są przypi­sane do przebiegów, ale do poszcze­gólnych zwrotnic i zapi­sane w oddzielnej tabeli. Zwrotnice dodat­kowo usta­wiane nie biorą udziału w przebiegu i nie stanowią ochrony bocznej, jednak powo­dują wyklu­czenie sprzecznych przebiegów np. w przypadku jazd przez przejście zwrotni­cowe krzyżowe. Unika się wówczas koniecz­ności stoso­wania wykluczeń specjalnych, co upraszcza działanie systemu zależnościo­wego. Przykład tabeli przebiegów pocią­gowych przedsta­wiono na rys. 8, a przykład tabeli zwrotnic ochronnych i dodat­kowo usta­wianych na rys. 9.

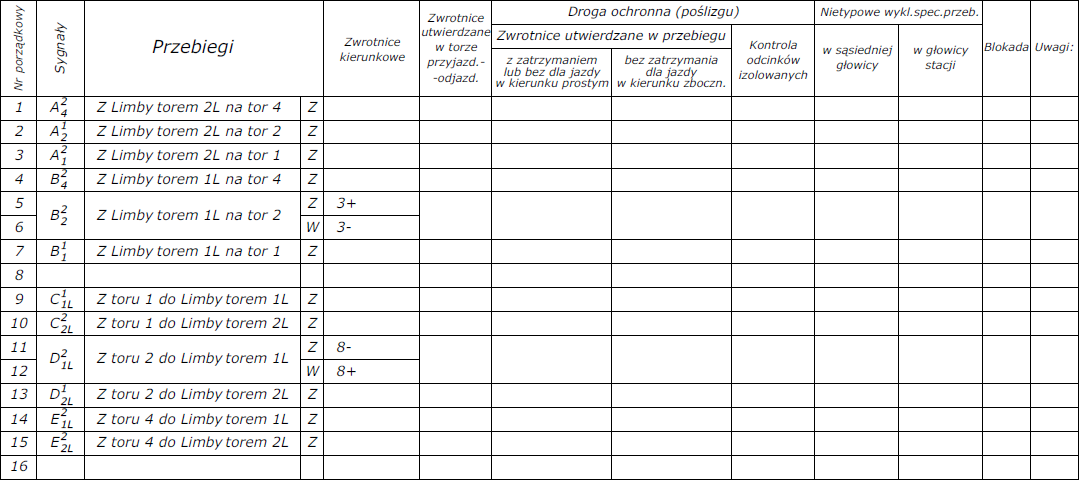

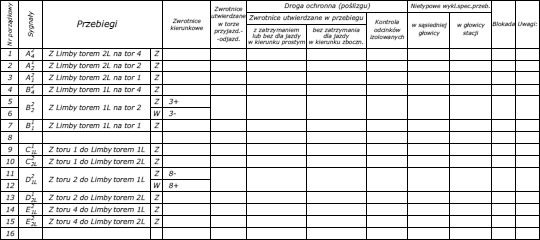

Rys. 8. Przykład tabeli przebiegów pocią­gowych

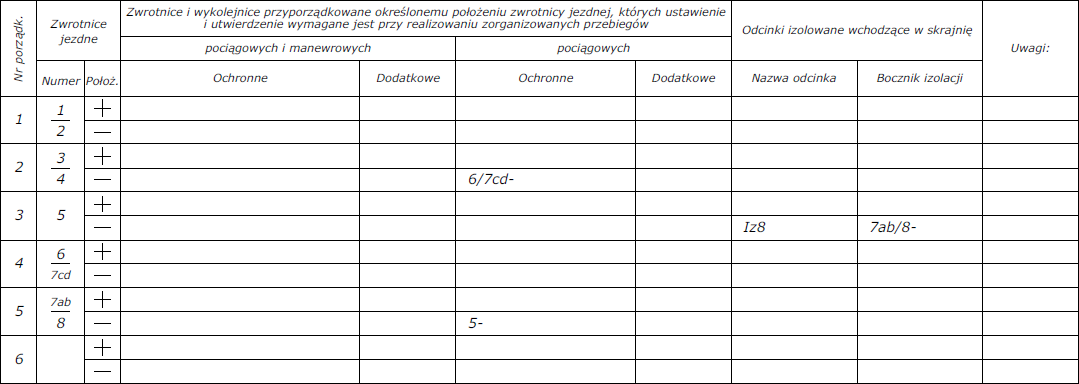

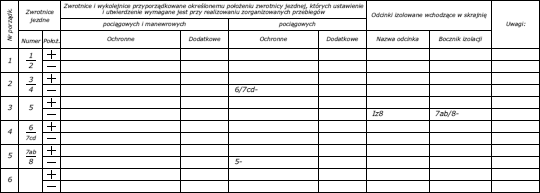

Rys. 9. Przykład tabeli zwrotnic ochronnych i dodat­kowo usta­wianych

Bibliografia

[1]Dąbrowa-Bajon M.: "Podstawy stero­wania ruchem kole­jowym", Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2002.
[2]Instrukcja o prowadzeniu ruchu pociągów Ir-1, PKP PLK SA, Warszawa 2008 (z późn. zm.).
[3]Kryszczyński T.: "Nowa metoda zapisu zależ­ności", Przegląd Kolejowy Elektrotechniczny nr 2/1959.
[4]Wytyczne techniczne budowy urządzeń sterowania ruchem kolejowych Ie-4 (WTB-E10), PKP PLK SA, Warszawa 2014.
[5]Wytyczne techniczne budowy urządzeń sterowania ruchem kolejowych w przedsiębiorstwie Polskie Koleje Państwowe (WTB-E10), PKP, Warszawa 1996.
[6]Zajączkowski A., Kalicińska K., Olendrzyński W.: "Elek­tryczne urzą­dzenia zabezpie­czenia ruchu kolejo­wego - urzą­dzenia stacyjne", Wydawnictwa Komunikacji i Łączności, Warszawa 1982.
