Wagony platformy budowy normalnej (K, R)

Wagony platformy przezna­czone są do przewozu ładunków skupionych, sztukowych, dłużycy, pojazdów itp. Opcjo­nalnie mogą posiadać burty boczne i kłonice służące do unierucho­mienia ładunku. Wagony platformy budowy normalnej na osiach nieza­leżnych ozna­czane są literą K, a wagony na wózkach literą R.

Opisane typy:
  • Kgns (212Z)
  • Rs (412Za)
  • Res (424Z)
  • Roos (436Z)


Kgns (212Z)

Dwuosiowy wagon platforma przeznaczony do przewozu ładunków skupionych, pojazdów, dłużycy lub kontenerów 20' i 40'. Posiada odchylne burty boczne i czołowe, które po opuszczeniu mogą służyć jako pomosty do przejazdu pojazdów, obrotowe kłonice boczne oraz kłonice wkładane przy ścianach czołowych, a także gniazda z trzpieniami do mocowania kontenerów. Konstrukcja opracowana w 1990 r. i produkowana w latach 1993-1996 przez zakłady Zastal w Zielonej Górze.



Rysunek techniczny wagonu Kgns (212Z)

Dane techniczne wagonu Kgns (212Z)
długość [mm]:13 860długość ładunkowa [mm]:12 500
wysokość [mm]:3 260powierzchnia ładunkowa [m2]:35
rozstaw osi [mm]:9 000pojemność ładunkowa [m3]:-
masa [kg]:14 500min. promień łuku [m]:75
granica obciążenia [t]:30,5maks. prędkość [km/h]:120



Rs (412Za)

Czteroosiowy wagon platforma przeznaczony do przewozu ładunków skupionych, pojazdów i dłużycy. Wyposażona w odchylne burty czołowe oraz kłonice. Wagony produkowane w latach 1972-1981 przez fabrykę w Świdnicy, w latach późniejszych część z nich została przebudowana na inne typy.

Wagon serii Rs, typu 412Za

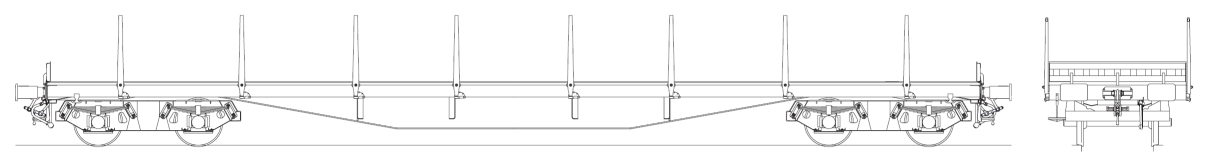

Rysunek techniczny wagonu Rs (412Za)

Dane techniczne wagonu Rs (412Za)
długość [mm]:19 900długość ładunkowa [mm]:18 500
wysokość [mm]:2 534powierzchnia ładunkowa [m2]:50,6
rozstaw czopów skrętu [mm]:14 600pojemność ładunkowa [m3]:-
masa [kg]:23 500min. promień łuku [m]:35
granica obciążenia [t]:56,5maks. prędkość [km/h]:100



Res (424Z)

Czteroosiowy wagon platforma przeznaczony do przewozu ładunków skupionych, pojazdów i dłużycy. Wyposażona w odchylne burty boczne i czołowe oraz kłonice. Wagon produkowany w latach 1983-1989 przez fabrykę w Świdnicy.

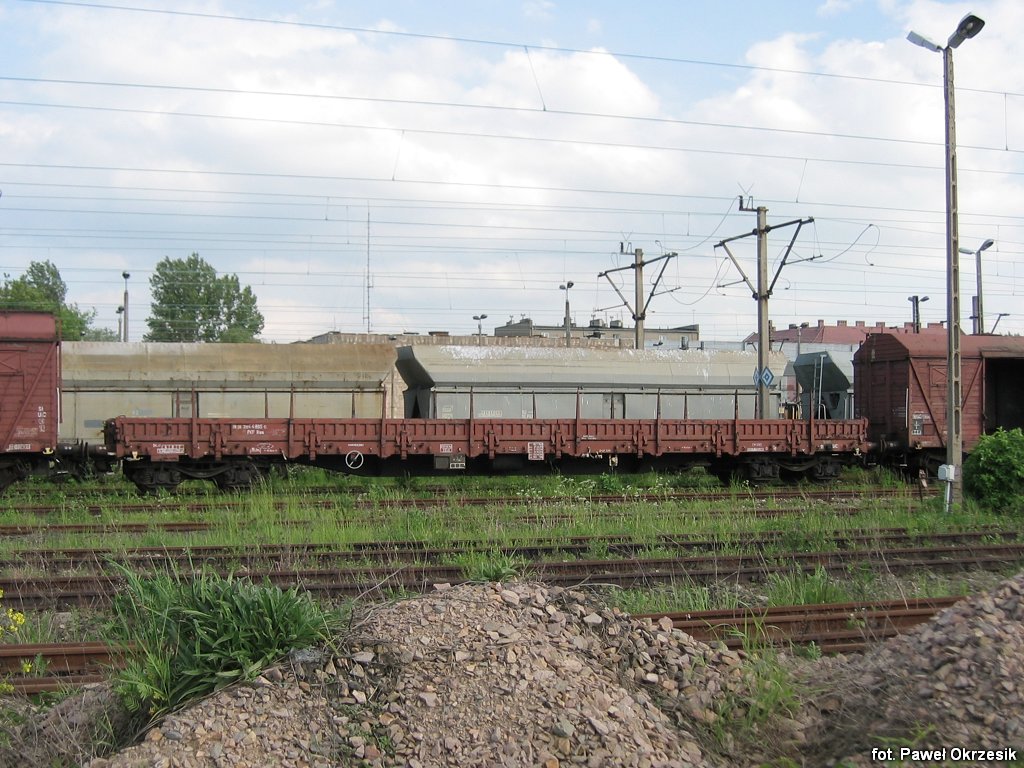

Wagon serii Res, typu 424Z

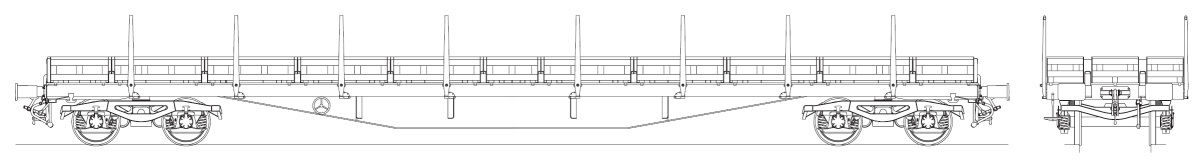

Rysunek techniczny wagonu Res (424Z)

Dane techniczne wagonu Res (424Z)
długość [mm]:19 900długość ładunkowa [mm]:18 504
wysokość [mm]:2 535powierzchnia ładunkowa [m2]:49
rozstaw czopów skrętu [mm]:14 860pojemność ładunkowa [m3]:-
masa [kg]:23 500min. promień łuku [m]:35
granica obciążenia [t]:56,5maks. prędkość [km/h]:100



Roos (436Z)

Czteroosiowy wagon platforma przeznaczony do przewozu dłużycy i drewna. Posiada stałe podwójne kłonice i ściany czołowe o wysokości > 2 m. Konstrukcja opracowana w ZNTK Bydgoszcz jako przebudowa platform typu 412Za, produkowana w latach 2000-2001.

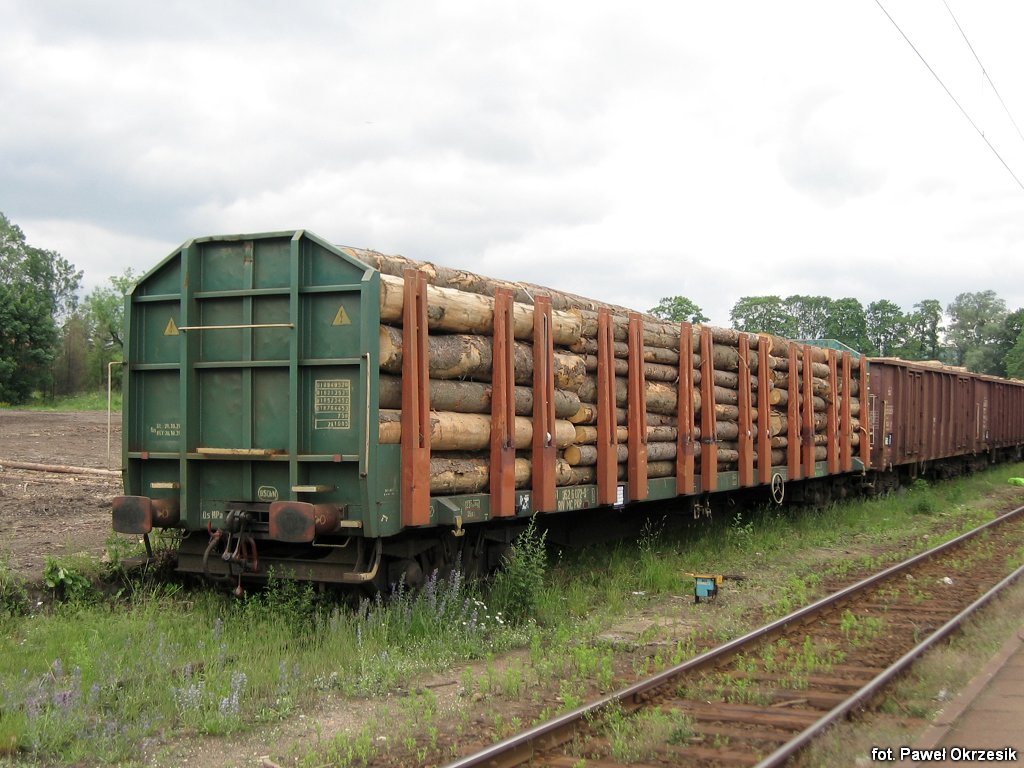

Wagon serii Roos, typu 436Z

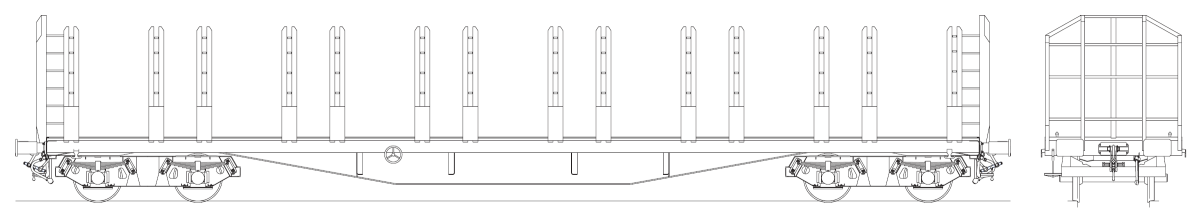

Rysunek techniczny wagonu Roos (436Z)

Dane techniczne wagonu Roos (436Z)
długość [mm]:19 900długość ładunkowa [mm]:18 660
wysokość [mm]:3 630powierzchnia ładunkowa [m2]:51
rozstaw czopów skrętu [mm]:14 600pojemność ładunkowa [m3]:110
masa [kg]:25 500min. promień łuku [m]:35
granica obciążenia [t]:54,5maks. prędkość [km/h]:100
