Wagony z otwieranym dachem (T)

Wagony o konstrukcji podobnej jak wagony serii E lub F, różniące się od nich wyposażeniem w otwierany dach nad otworem ładunkowym, chroniącym ładunek przed czynnikami zewnętrznymi. Przeznaczone są do przewozu ładunków wrażliwych na czynniki zewnętrzne, np. zboża i sypkich produktów chemicznych.

Opisane typy:

Tads (SNCF)
Tadgns (ZDS ARAD)
Tadds (430S)

Tads (SNCF)

Czteroosiowy wagon samowyładowczy przeznaczony do przewozu ładunków sypkich wrażliwych na czynniki zewnętrzne. Zbiornik podzielony jest na dwie sekcje, otwór załadunkowy zamykany jest dwuczęściowym dachem rozchylanym na obie strony. Rozładunek odbywa się na jedną lub obie strony wagonu poprzez otwarcie klap bocznych, podobnie jak w wagonach rodzaju talbot. Klapy uruchamiane były ręcznie, w ramach późniejszych modernizacji wyposażone zostały w sterowanie pneumatyczne. Wagony zakupione m.in. w Szwecji w latach 90, wyprodukowane w 1989 r. przez ANF (Francja).

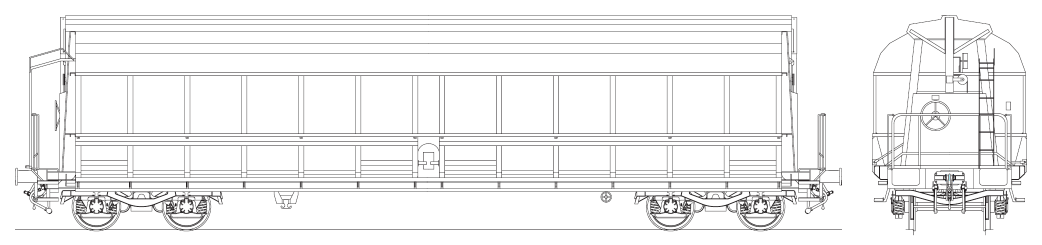

Rysunek techniczny wagonu Tads (SNCF)

Dane techniczne wagonu Tads (SNCF)

długość [mm]:	16 530	długość ładunkowa [mm]:	-
wysokość [mm]:	4 283	powierzchnia ładunkowa [m²]:	-
rozstaw czopów skrętu [mm]:	11 490	pojemność ładunkowa [m³]:	90
masa [kg]:	23 000	min. promień łuku [m]:	75
granica obciążenia [t]:	57	maks. prędkość [km/h]:	120

Tadgns (ZDS ARAD)

Czteroosiowy wagon samowyładowczy przeznaczony do przewozu zboża. Posiada zbiornik podzielony na cztery sekcje, z otworem załadunkowym przykrytym obrotowym dachem, poruszanym mechanizmem ręcznym. W dolnej części zbiornika znajdują się cztery zsypy posiadające po dwa otwory rozładunkowe (na jedną i drugą stronę wagonu), otwierane indywidualnie mechanizmem ręcznym. Zsypy umożliwiają rozładunek na wybraną stronę wagonu lub pomiędzy szyny, z możliwością dozowania lub przerwania. Wagony wyprodukowane przez ZDS Arad (Rumunia) w 1997 r.

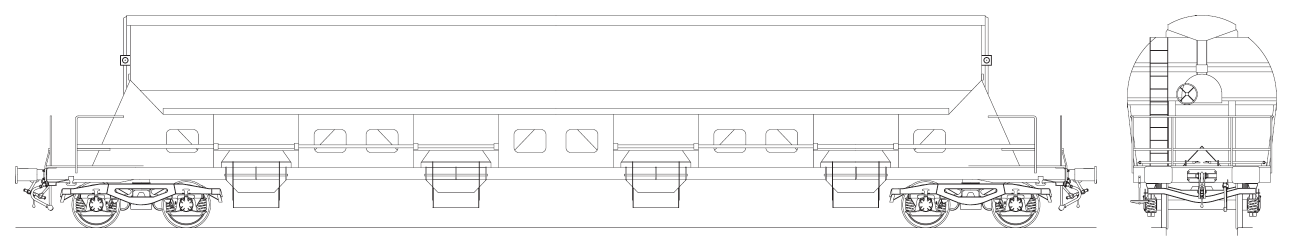

Rysunek techniczny wagonu Tadgns (ZDS ARAD)

Dane techniczne wagonu Tadgns (ZDS ARAD)

długość [mm]:	21 640	długość ładunkowa [mm]:	-
wysokość [mm]:	4 250	powierzchnia ładunkowa [m²]:	-
rozstaw czopów skrętu [mm]:	16 600	pojemność ładunkowa [m³]:	85
masa [kg]:	28 600	min. promień łuku [m]:	75
granica obciążenia [t]:	61	maks. prędkość [km/h]:	120

Tadds (430S)

Czteroosiowy wagon samowyładowczy przeznaczony do przewozu ładunków sypkich wrażliwych na czynniki zewnętrzne. Posiada zbiornik podzielony na cztery sekcje z zamykanym otworem załadunkowym i czterema zsypami, o budowie podobnej jak w wagonach Tadgns produkcji ZDS ARAD. Konstrukcja opracowana w ZNTK Bydgoszcz w 1997 r. z wykorzystaniem platform typu 424Z, produkowana w latach 1998-2004.

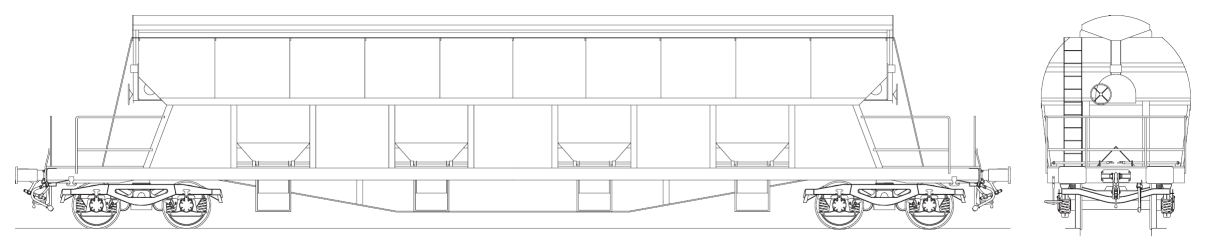

Rysunek techniczny wagonu Tadds (430S)

Dane techniczne wagonu Tadds (430S)

długość [mm]:	19 900	długość ładunkowa [mm]:	-
wysokość [mm]:	4 250	powierzchnia ładunkowa [m²]:	-
rozstaw czopów skrętu [mm]:	14 860	pojemność ładunkowa [m³]:	80
masa [kg]:	30 000	min. promień łuku [m]:	75
granica obciążenia [t]:	50	maks. prędkość [km/h]:	120
